PCR METHODPCR工法

構造概要

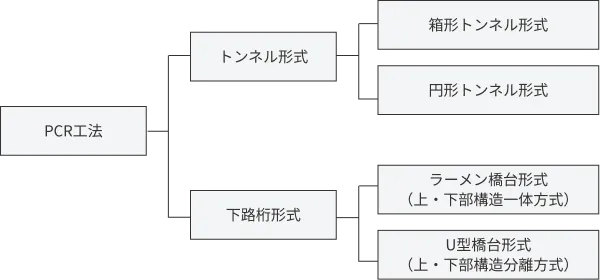

PCR工法（Prestressed Concrete Roof method）は、供用中の鉄道や道路の下に、地下道や河川などの横断構造物を安全、確実に、しかも経済的に構築することを目的として開発された工法です。この工法は、路盤下横断構造物を上部路面を供用しながら、方形断面のPCR桁を地中に並列推進し、これにプレストレスを導入して、非開削で安全確実に本体構造物を構築する工法です。PCR工法には、PCR桁の支持方法やPC鋼材の配置方向などにより、下路桁形式と箱形トンネル形式があります。

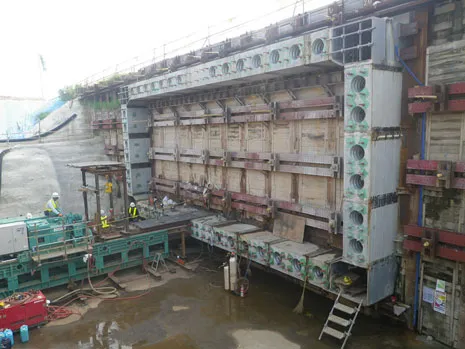

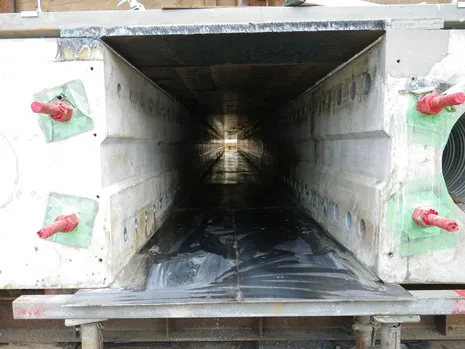

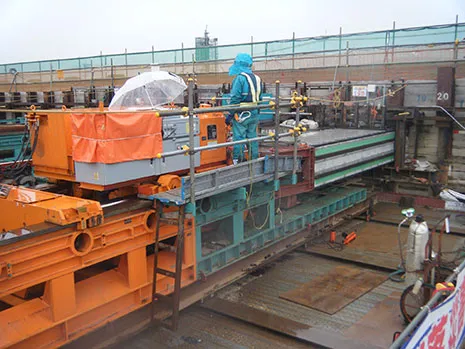

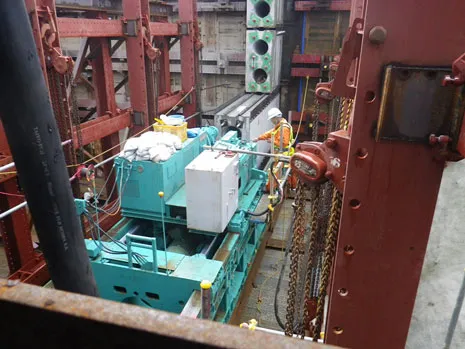

推進方法

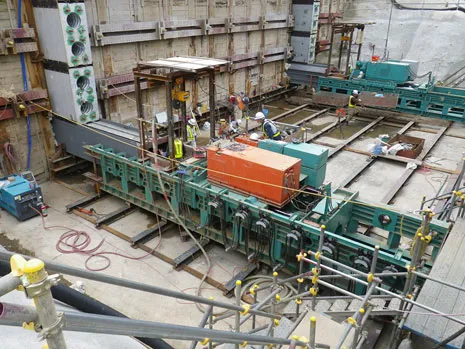

推進方法には、直接推進と置換推進の方法があります。置換推進は支障物のある場合や高精度の施工が要求される場合に使用されます。一般的に、下路桁形式は直接推進で、トンネル形式は置換推進です。

箱形トンネル形式下路桁形式最新実績一覧

PCR工法の特徴
施工性	上部路面の変状がない PCR桁の推進は、桁の先端に同一断面の刃口を装着して刃口内部の土砂を掘削するため、周囲の地盤を乱さずに施工が可能で、上部の路面や線路などの沈下を押さえることが出来ます。 PCR桁の上面にはフリクションカットの薄鉄板を用いるため土砂の連行がありません。 PCR桁の置換え推進を採用することで、礫・玉石・支障物などにも十分な対応が出来、より高い推進精度が得られます
品質	十分な品質管理 PCR桁は、工場で十分な品質管理のもとで製作されるので、高品質と信頼性が保証されます。 PCR工法による構造物は、主要材料が高強度コンクリートなので、耐腐食性・耐久性に優れています。
経済性	工事費の節減・工期の短縮 PCR桁の推進は、桁の先端に同一断面の刃口を装着して刃口内部の土砂を掘削するため、周囲の地盤を乱さずに施工が可能で、上部の路面や線路などの沈下を押さえることが出来ます。土被りを小さく出来るので、アプローチを含めた全体工事費の節減・工期の短縮、さらに保守費の軽減が可能な経済工法です。ラーメン橋台形式では上・下部構造が一体の、支承・落下防止装置などが不用な鉄筋コンクリートのボックス構造なので、さらに施工性・経済性の向上が図れます。
安全性	保安度の高い確実な施工 PCR工法は、地中に本体構造物を構築したのち、トンネル内部の土砂を迅速に機械掘削が可能な安全工法です。推進からトンネル内部の掘削までの一連の作業は機械化、省力化され、より保安度の高い確実な施工が期待出来ます。

PCR工法の適用範囲

PCR工法による横断構造物本体の適用範囲は、土被り・上載荷重などにより異なりますが、標準的な適用範囲はつぎのようになります。

構造形式		適用範囲（ｍ）
構造形式		横断延長	純径間
箱形トンネル形式		60	13
円形トンネル形式		60	φ8～12
下路桁形式	ラーメン橋台形式	20	25
下路桁形式	Ｕ型橋台形式	20	40

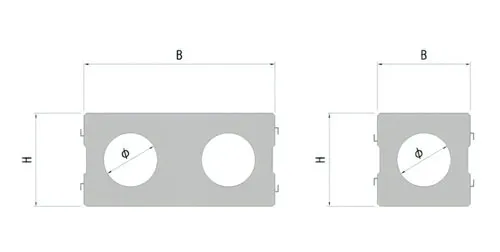

PCR桁形状

断面の割り付けの際には、ダブルエレメントの半分となるシングルエレメントの使用も合わせて考慮し、経済的な配置を行います。
ボイド径は、参考質量を示すためのものであり、所要の横締ＰＣケーブル配置等により定めるものとします。

呼び名	エレメントの種類	高さ（㎜）	幅（㎜）	下路桁形式		トンネル形式
呼び名	エレメントの種類	高さ（㎜）	幅（㎜）	適応	ボイド径φ(㎜)	適応	ボイド径φ(㎜)
□750	ダブルエレメント	750	1550	―	―	―	―
□750	シングルエレメント	750	750	○	508.0	―	―
□850	ダブルエレメント	850	1750	―	―	○	450
□850	シングルエレメント	850	850	○	609.6	○	450
□950	ダブルエレメント	950	1950	―	―	○	550
□950	シングルエレメント	950	950	○	609.6 or 711.2	○	550
□1050	ダブルエレメント	1050	2150	―	―	○	650
□1050	シングルエレメント	1050	1050	○	609.6 or 711.2	○	650
□1100	ダブルエレメント	1100	2250	―	―	○	700
□1100	シングルエレメント	1100	1100	―	―	○	700
□1200	ダブルエレメント	1200	2450	―	―	○	750
□1200	シングルエレメント	1200	1200	―	―	○	750
□1300	ダブルエレメント	1300	2650	―	―	○	850
□1300	シングルエレメント	1300	1300	―	―	○	850
