施工順序

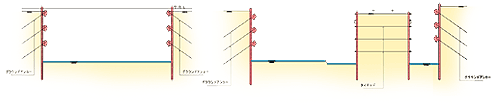

(1) 立杭築造

1. シートパイル、親杭打設
2. 立坑掘削
3. タイロッド、グラウンドアンカー打設
4. 据付定規取付け

上記断面図の拡大 (PDF 168KB)

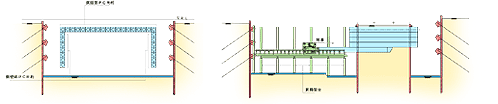

(2) ＰＣＲ桁推進工

1. 推進架台組立
2. 推進機据付
3. 床版部・側壁部ＰＣＲ桁推進

上記断面図の拡大 (PDF 236KB)

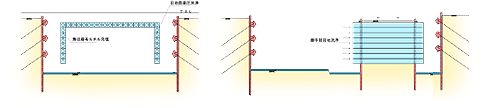

(3) 目地施工

1. 継手目地の高圧洗浄
2. 無収縮モルタル充填

上記断面図の拡大 (PDF 220KB)

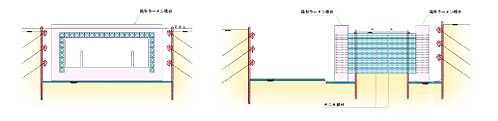

(4) 橋台築造工

1. 箱形ラーメン橋台築造
2. ＰＣ鋼材挿入及び緊張

上記断面図の拡大 (PDF 221KB)

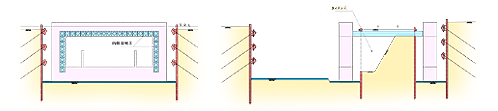

(5) 内部の掘削

1. 内空断面掘削
2. 内部目地の施工

上記断面図の拡大 (PDF 220KB)

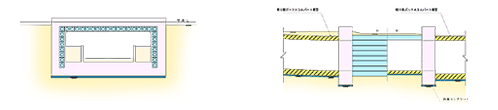

(6) 完成

1. 内部コンクリート打設
2. 明り部ボックスカルバート構築
3. 土留撤去
4. 完成

上記断面図の拡大 (PDF 216KB)
